五防井蓋結構圖紙的繪制指南
在城市基礎設施建設中，井蓋作為重要的組成部分，其性和耐用性關重要。五防井蓋，即防盜、防滑、防跳、防沉降、防異響的井蓋，因其重防護功能而備受青睞。本文將詳細介紹五防井蓋結構圖紙的繪制方法，幫助和技術準確無誤地完成設計工作。
一、理解五防井蓋的基本結構
在繪制五防井蓋結構圖紙之前，首先需要對五防井蓋的基本結構有一個清晰的認識。五防井蓋通常由以下幾個部分組成：
- 井蓋本體：通常由高強度材料制成，如球墨鑄鐵或復合材料。
- 井座：固定在井口，與井蓋本體配合，確保井蓋的穩定。
- 鎖定裝置：用于防止井蓋被盜。
- 防滑紋理：增加井蓋表面的摩擦力，防止行人滑倒。
- 減震墊：減少車輛通過時的震動和噪音。
二、繪制前的準備工作
在開始繪制圖紙之前，需要準備以下工具和資料：
- 繪圖軟件：如AutoCAD、SolidWorks等，用于繪制的圖紙。
- 五防井蓋的技術參數：包括尺寸、重量、材料等。
- 相關和規范：如GB/T 23858-2009《城市道路井蓋》等，確保設計符合。
三、繪制五防井蓋結構圖紙的步驟
繪制井蓋本體：
- 根據技術參數，繪制井蓋的外形尺寸和厚度。
- 設計井蓋的防滑紋理，確保其均勻分布且符合防滑要求。
繪制井座：
- 確定井座的尺寸和形狀，確保其與井蓋本體緊密配合。
- 設計井座的固定方式，如螺栓固定或焊接。
設計鎖定裝置：
- 繪制鎖定裝置的結構圖，包括鎖芯、鎖體和固定件。
- 確保鎖定裝置的性和防盜性能。
設計減震墊：
- 繪制減震墊的形狀和尺寸，確保其能夠有效減少震動和噪音。
- 選擇合適的材料，如橡膠或聚氨酯。
標注技術要求：
- 在圖紙上標注各部分的材料、尺寸和技術要求。
- 確保圖紙的清晰度和可讀性。
四、注意事項
在繪制五防井蓋結構圖紙時，需要注意以下幾點：
- 度：圖紙的尺寸和比例必須，以確保井蓋的制造和安裝質量。
- 化：設計應符合相關和行業，確保井蓋的性和耐用性。
- 實用性：設計應考慮實際使用環境，如交通流量、氣候條件等。
五、案例分析
以某城市道路五防井蓋為例，其結構圖紙的繪制過程如下：

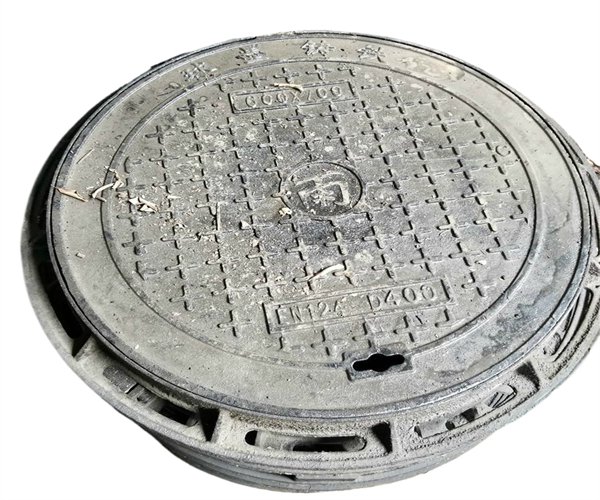

- 井蓋本體：采用球墨鑄鐵材料，設計為圓形，直徑800mm，厚度50mm，表面設有防滑紋理。
- 井座：設計為與井蓋本體相匹配的圓形，底部設有固定螺栓孔。
- 鎖定裝置：采用嵌入式鎖芯設計，確保井蓋不易被盜。
- 減震墊：設計為環形橡膠墊，安裝在井蓋與井座之間。
通過以上步驟，繪制出的五防井蓋結構圖紙不僅符合技術要求，而且能夠滿足實際使用需求。
六、結語
繪制五防井蓋結構圖紙是一項技術性較強的工作，需要和技術具備扎實的知識和豐富的實踐經驗。通過本文的介紹，希望能夠幫助相關更好地理解和掌握五防井蓋結構圖紙的繪制方法，為城市基礎設施建設貢獻力量。
關鍵詞：五防井蓋、結構圖紙、繪制方法、技術參數、化設計
通過以上內容，我們可以看到，五防井蓋結構圖紙的繪制是一個系統而細致的過程，涉及個方面的考慮和設計。只有在充分理解五防井蓋的基本結構和功能要求的基礎上，結合實際應用場景，才能繪制出既符合又實用的結構圖紙。
